熱處理爐用ZFG型紅外氣體分析儀

品牌：富士電機
型號：ZFG型
廠家：日本富士

產品說明

熱處理爐用紅外氣體分析儀ZFG型

一、產品簡介：

· 本氣體分析儀對試樣氣體中的CO2，CO，CH4 的濃度進行測量

· 小巧輕盈，最多可同時測量2 種組分

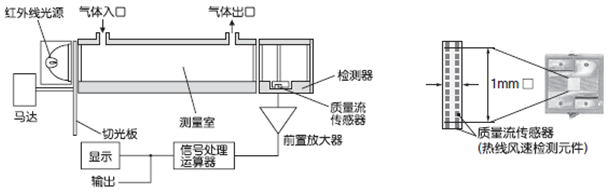

· 紅外方式的檢測部采用高靈敏度的質量流型傳感器，用單光束方式測量，因此維護方便，長期穩定性?xún)?yōu)異

· 而且，通過配備微處理器和采用大液晶屏顯示，提高了操作性，實現了高精度和多功能化

· 最適合用于各種熱處理爐的燃燒管理等

二、特點

最適用于熱處理爐內環境氣體濃度測量的氣體分析儀。

· 精確測量爐內的氣體濃度

· 重復性：±0.5%

· 可進行CP(碳勢)運算輸出和顯示(選項)

· 因采用單光束式，故長期穩定性?xún)?yōu)異、維護方便

· 對2種組分的氣體濃度同時進行連續測量

· 小巧輕便：約5Kg

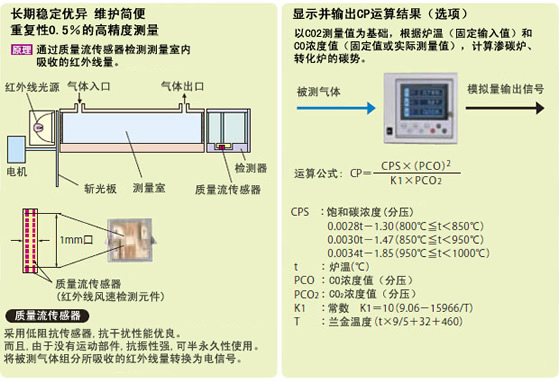

熱處理爐用ZFG型紅外氣體分析儀特點

三、規格

測量原理		非分散型紅外線吸收法(單光束式)
被測組分及測量范圍		CO2:0 ～ 0.5% ???? 100vol% CO:0 ～ 0.5% ???? 100vol% CH4:0 ～ 1% ???? 100vol% 最多可測量2種組分量程切換最大量程比1:5
重復性		±0.5% FS以?xún)?nèi)
線性度		±1.0% FS以?xún)?nèi) 但量程比1:4、1:5在±2%FS以?xún)?nèi)
零點漂移		±2% FS / week以?xún)?nèi)
量程漂移		±2% FS / week以?xún)?nèi)
其它氣體的干涉		±2% FS以?xún)?nèi)
響應時間		10秒以?xún)?nèi)(自氣體入口90%響應)
模擬量輸出信號		DC4～20mA或DCO～1V 或DCO～100mV、DCO～10mV中的任意1個 瞬時值輸出(各組分被測氣體濃度值) CP運算值輸出(選項)
顯示部		帶背光LCD顯示(帶自動熄滅功能) (日語或英語：根據指定) 各組分濃度值、CP運算結果值(選項) 參數設定值
量程切換方法		有通過按鍵操作的手動切換、自動切換、外部接點輸入切換(選項)3種類型
接點輸出		1a 繼電器接點 儀表異常(標準)、各組分量程識別信號(選項)
外部接點輸入 (選項)		無電壓接點 遠程量程切換、遠程輸出信號保持
氣體出入口尺寸		Rc1/4或NPT1/4
換氣氣體流量		1L / min(根據需要進行)
涂裝顏色		米色(相當于芒塞爾色標10Y7.5/0.5)
構造		室內型、鋼板制機殼
環境溫濕度		-5℃～45℃ 95%RH以下(無結露)
預熱時間		約30分鐘
安裝方法		面板嵌入型
電源電壓		AC100V ～ 240V 50 / 60Hz、50VA
外形尺寸		211(H)×218(W)×257(D)mm
重量		約5Kg
校正氣體		零點：N2或除濕大氣量程：相對于各組分量程的90～100%的氣體濃度
被測氣體條件	流量	0.5L / min ±0.2L / min
	溫度	0 ～ 40℃
	壓力	5kPa以下
	塵埃	0.3μｍ以下
	氣霧	無
	水分	室溫飽和以下(無結露)
	腐蝕性組分	HCI 1ppm以下
